Giải pháp quan trắc mưa và mực nước radar
Cập nhật lúc : 10/6/2023 3:30:56 PM
Trước diễn biến tình hình biến đổi khí hậu và thiên tai ngày một khó lường với tác động sâu rộng tới thủy lợi và nông nghiệp, Viện nước tưới tiêu môi trường đưa ra giải pháp quan trắc mưa mực nước sử dụng công nghệ radar với độ chính xác cao dễ lắp đặt, bền bỉ, và chi phí thấp.
Tình hình thiên tai và biến đổi khí hậu:
-       Theo IPCC (2021), tác động của BĐKH đến nông nghiệp và thuỷ lợi là ngày càng rõ rệt.
-       Mức tăng trung bình giai đoạn 1850-1900 đến 2011-2020 là 0,88°C, phân bổ mưa đã thay đổi, các hiện tượng thời tiết cực đoan như hạn hán, lũ lụt, nắng nóng, mưa lớn phổ biến hơn.
-       Hệ thống thuỷ lợi Việt Nam nhiều nơi đã xuống cấp. Các thiết bị quan trắc hiện đại còn thiếu, đặc biệt là đối với các công trình kênh, các đầu mối vừa và nhỏ.
Giải pháp và lợi ích:
IWE mang tới giải pháp IWE-TĐ-02, trạm đo mưa và mực nước radar, với các đặc điểm sau:
-       Giải pháp đo mưa và mực nước có giải đo lớn và độ chính xác cao.Đo mưa độ phân giải 0.2mm, chính xác <4% đo mực nước giải đo 30m độ chính xác <5mm.
-       Hệ thống được kết nối với cloud qua 2G/4GLTE hoặc wifi để tiết kiệm chi phí SIM và tiền cước.
-       Hệ thống duy trì ốp đo chuẩn 5 phút, 10 phút hoặc 15 phút tuỳ người dùng lựa chọn.
-       Hệ thống được thiết kế tối ưu với dòng tiêu thụ bình quân 3mA ở điện áp 3,7V, và tấm pin mặt trời 3W. Trong điều kiện không có ánh sáng hệ thống có thể duy trì trong 3-4 tuần.
-       Các trạm được quản trị tiên tiến nhờ IOT platform đảm bảo khả năng quản trị thiết bị, xử lý số liệu, OTA firmware mobie app tương thích IOS, Android.
-       Đầu đo radar có dải đo lớn, tốc độ đo và độ chính xác cao, phù hợp cho các bài toán đo cần loại bỏ tác động của sóng hồ chứa và sông.
-       Dễ lắp đặt, bền bỉ và chi phí thấp
Thông số kỹ thuật chính:
Gầu đo mưa:
Phương pháp đo: Chao lật
Độ phân dải đầu ra: 0.2mm (xung)
Độ chính xác: 4%.
Đường kính miệng hứng: 20cm
Chất liệu nhựa ABS cao cấp kháng UV
Tiêu chuẩn: IP67
Kiểm định đạt chuẩn Khí tượng Thuỷ văn
Cảm biến Radar:
Phương pháp đo: Không tiếp xúc bằng sóng radar.
Dải đo: 30m
Độ chính xác: 5mm.
Tần số radar: 80Ghz
Góc phát sóng: 6o
Nguồn cấp: 9÷36VDC
Output: RS485 Modbus
Kiểm định đạt chuẩn Khí tượng Thuỷ văn
Datalogger:
01 Dual Core 32bit 240MHz and 01 ultralow Core, 448 KB ROM, 520KB SRAM, 16 KB SRAM RTC, 16MB flash, SD card 4GB, RTC.
Giao tiếp RS485 Modbus, SDI12, DI Truyền tin GSM/2G/4GLTE hoặc Wifi: 802.11 b/g/n/e/I
Mạch sạc và bảo vệ pin thông minh, dòng sạc max 1A, bảo vệ pin quá áp, thấp áp, quá dòng 01 pin lithitum 18650 Panasonic 3500mAh
Tối ưu về năng lượng 8mW toàn trạm.
Lắp phù hợp với tấm pin mặt trời 3÷6W, điện áp mạch hở 6÷6,5V

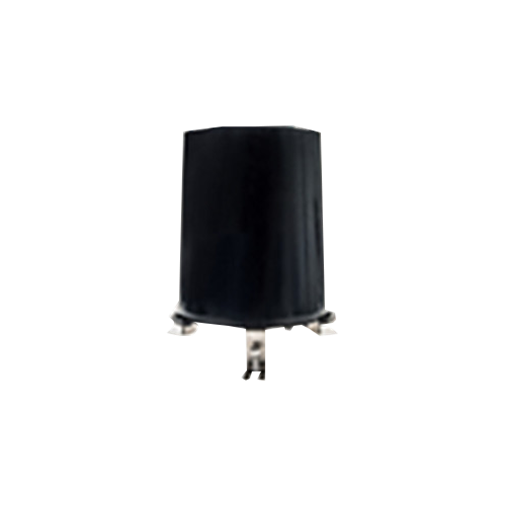

Hình 1: Gầu đo mưa

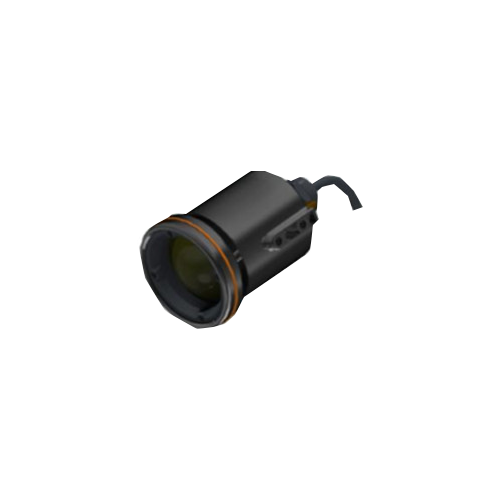

Hình 2: Cảm biến radar

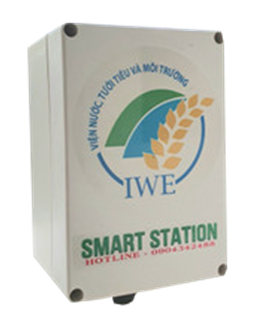

Hình 3: Datalogger



Nguồn: Nguyễn Xuân Lâm và nhóm nghiên cứu phòng Quản lý hiện đại hóa hệ thống thủy lợi, Viện Nước, Tưới tiêu và Môi trường
